夾具使用說明書——C型硬質芯片夾具

C型硬質芯片夾具(WHCF-06)

C型夾具提供了一種和固定厚度的微流控芯片快速、可靠的連接方式,我公司生產的C型夾具,能夠配合一系列的固定厚度的芯片使用。客戶可以訂購或者定制芯片,配合C型夾具使用,從而完成一系列微流控單元操作,包括微液滴形成,多層液滴形成,溶液混合等等。

C型夾具使用優勢

1)   連接方便,避免了膠水粘結劑的使用;

2)   移位方便,便于觀測;

3)   可重復使用;

4)   成本較低。

規格

規格

說明

連接管尺寸

外徑1.6mm

連接管材料

PTFE

壓力耐受范圍

10bar

溫度耐受范圍

根據芯片材料考量

死體積

<0.3μL每個管路

標準組件配件

組件配件

數量

Peek接頭

1個

O型墊圈

2片

PTFE管子

2m

整套夾具

1套

裝配過程

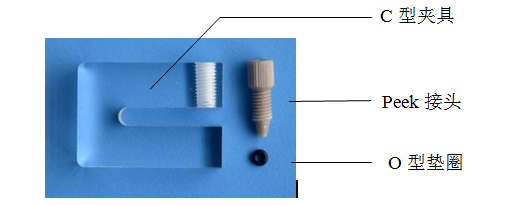

1.裝配材料



2.組裝步驟

1)   將芯片插入C型夾具中,將墊圈放入接口處,墊圈對準芯片打孔處。


2)   將peek接頭插入接口處擰緊,在peek接頭中插入管子,夾具組裝完成。


使用注意事項

1)   單一夾具只能適用于固定厚度的芯片。

2)   實驗前試一下夾具是否漏液,如果漏液,調整墊圈,擰緊peek接頭,直至不漏液為止。



標簽:   微流控 微流控芯片 芯片夾具
